海灣GST-LD-D06型智能電源盤

海灣GST-LD-D06型智能電源盤由交直流轉換電路、備用電源浮充控制電路及電源監控電路三個部分組成，專門為整個消防聯動控制系統供電。

海灣GST-LD-D06型智能電源盤以交流220V作為主電源，同時可外接DC24V/24Ah蓄電池作為備電。備用電源正常時接受主電源充電，當現場交流掉電時，備用電源自動導入為外部設備供電。智能電源盤可對主電故障及輸出故障進行報警，當交流輸入掉電時，報主電故障；當輸出電壓跌落時，報輸出故障；同時還設有電池過充及過放保護功能。電源監控部分用來指示當前輸出的電壓值及輸出電流值，并具有備電容量指示，以及各類故障及狀態顯示。

海灣GST-LD-D06型智能電源盤主要技術指標如下：

（1）額定輸出容量：DC24V、21A，分三路，每路7A

（2）使用環境：

溫度： 0℃～+40℃

相對濕度≤95％，不結露

（3）電源：主電為交流220V-15%+10%， DC24V  24Ah密封鉛酸電池作備電

（4）外形尺寸：

484mm?133mm?329mm

海灣GST-LD-D06型智能電源盤結構特征、安裝與布線

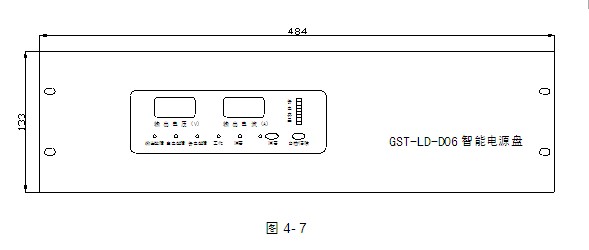

海灣GST-LD-D06型智能電源盤外形尺寸如圖1。

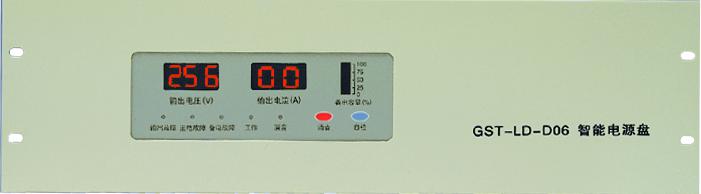

海灣GST-LD-D06型智能電源盤其中：
1.消音鍵：在報警狀態下，按下“消音”鍵可中止故障音響，但再次發生故障時，仍應有聲音報警。
2.自檢鍵：在監控狀態下，按下后電源盤自動對各種顯示元件進行檢查，此時各種顯示元件應正常點亮；自檢結束后，再按“自檢”鍵，能重新自檢。
3.輸出故障燈：黃色，當輸出線路發生斷路時，輸出故障燈點亮，同時蜂鳴器發出報警聲。
4.主電故障燈：黃色，主電掉電時，主電故障燈點亮，同時蜂鳴器發出報警聲。
5.備電故障燈：黃色，備電電壓低于DC18V時，備電故障燈點亮，同時蜂鳴器發出報警聲。
6.工作燈：綠色，當電源盤輸出正常時點亮。
7.消音燈：紅色，當處于消音狀態時，消音燈點亮。
8.顯示窗口分別顯示當前輸出電壓、輸出電流值。
9.備電容量指示器用于指示備用電池的容量。

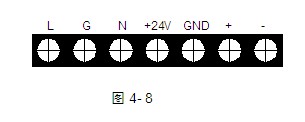

GST-LD-D06型海灣智能電源盤采用柜式插盤結構安裝，其主電開關在電源盤的后面，同位于電源盤后面的還有主電插座、保險及輸出接線端子，電源盤對外接線端子如圖2。

GST-LD-D06型海灣智能電源盤其中：
1.L、G、N（電源插座）：交流220V電源端子(G為機殼保護地線端子)
 +24V、GND：DC24V輸出端子，有三路，三路輸出可以并接
+、-：備電輸入端子，有三路，當為單路輸入時，可接三路中的任意一路，多路時可以并接
2.GST-LD-D06型海灣智能電源盤布線要求：DC24V電源輸出線采用BV線，截面積大于等于4.0mm2。
